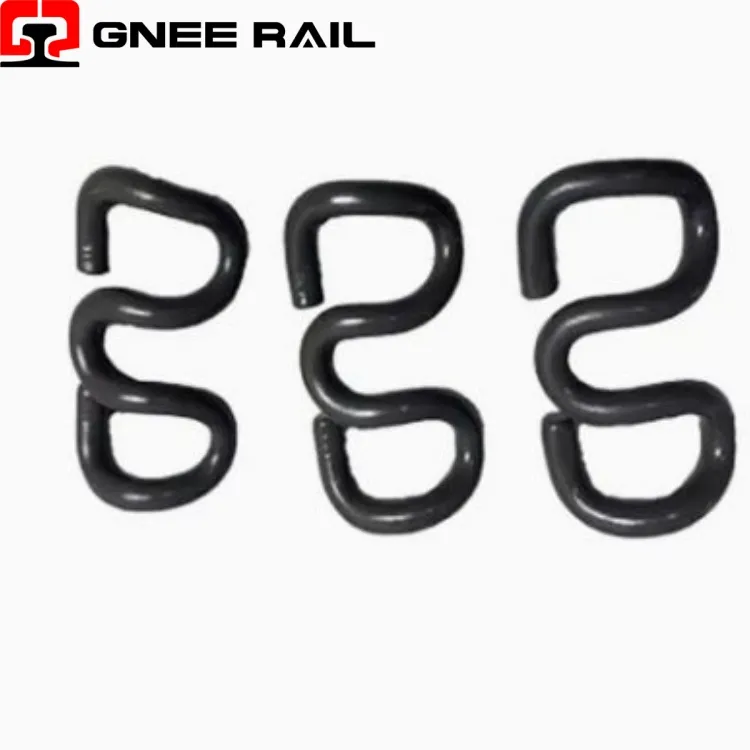

レールSKL CLIP ファスニング システム
SKL Clip ファミリは、現代の鉄道輸送における増大する需要に対するエンジニアリングの対応を表しています。 SKL 12 から SKL 24 までの反復ごとに、交通量に合わせて材料と形状がスケールされます。より重い荷重には太いワイヤ、大きなたわみには最適化された曲率、疲労寿命を延長するには冶金が強化されています
技術仕様:
| パラメータ | SKL12 | SKL14 | SKL21 | SKL24 |
|---|---|---|---|---|
| 線径 | 12mm | 14mm | 21mm | 24mm |
| つま先荷重範囲 | 7～9kN | 9～11kN | 11～14kN | 14～18kN |
| 材質グレード | 52SiCr5 | 52SiCr5 | 60Si2CrA | 60Si2CrA |
| 疲労寿命 | >300万サイクル | >300万サイクル | >500万サイクル | >500万サイクル |
| 主な用途 | ライトレール/地下鉄 | 混合トラフィック | 高速- | 重量物輸送 |
| 設置方法 | 手動レバー | 油圧 | 油圧 | 油圧 |
| 1個あたりの重量 | ～0.8kg | ～1.1kg | ～2.3kg | ～3.1kg |
設置とメンテナンスの観点:
- 表面脱炭は厳密に制御され、<0.1mm depth to prevent fatigue crack initiation.
- 超音波検査を通じて介在物の純度を監視し、顕微鏡レベルで材料の完全性を確認します。
- 断面全体にわたってバランスの取れた強度（1,400～1,600 MPa の引張）と延性を実現するために最適化された結晶粒の微細化。-。
メンテナンスと運用の観点
- 脚の長さの比率は、たわみ1ミリメートルあたりのエネルギー蓄積を最大化するために正確に計算されています。
- -断面慣性モーメントはクリップの長さに沿って変化し、荷重時の応力が段階的に分散されます。
- 接触面の形状はレールの足の半径と正確に一致しており、点荷重なしで均一な圧力伝達を実現します。
- 中立軸の位置決めにより、設計たわみの最大 150% までの極端な負荷が発生した後でも完全な弾性回復が保証されます。
