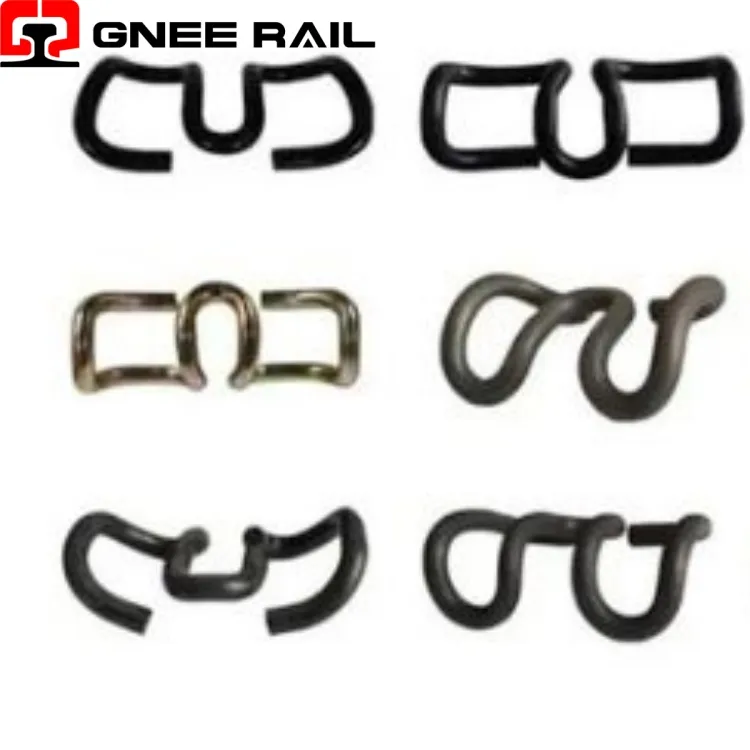

SKL クリップを追跡する

鉄道クリップは、レールをコンクリートまくらぎと一緒にその下のベースプレートに固定するために使用されます。レールを下にあるベースプレートまたはスリーパーに固定するには、さまざまなタイプの頑丈なクリップが使用されます。一般的なのは、ずんぐりしたペーパークリップのような形をした E クリップです。-もう 1 つは SKL テンションクランプで、これも世界中で最も広く使用されているタイプです。その他、KPO クランプやナブラクリップなどもさまざまな状況で使用されます。

説明

技術的なパラメーター

↵

レールSKL CLIP ファスニングシステム

鉄道 SKL クリップは、コンクリートまくらぎの弾性固定システム用に設計された高性能の V- 型テンションクランプで、独特のダブルアーム設計と垂直挿入機構を特徴としています。-このクリップは、精密な熱間成形とその後の熱処理を通じて高級ばね鋼から製造されています。--}このクリップは純粋な曲げ原理で動作し、取り付け中にアームが外側にたわみ、レールフットに対して制御されたクランプ力を生成します。 SKL の指定は、キャストインショルダーを備えた標準化されたインターフェイスを意味し、数千キロメートルのトラックにわたって一貫した予荷重の適用を可能にします。{7}}

技術仕様:

パラメータ	仕様	価値・特性
デザインの分類	V-型テンションクランプ	ダブルアーム-対称
材質グレード	ばね鋼 (例: 38Si7 / 52CrMoV4)	降伏強度 1,200MPa以上
公称クランプ力	レール足元のクリップごと	9 kN – 15 kN (バリエーションによる)
取付ストローク	垂直アームのたわみ	自由位置から 18 mm ～ 25 mm
防食規格	多層コーティング-	耐塩水噴霧性 1,000 時間以上

設置とメンテナンスの観点:

垂直挿入機構:水平方向にハンマーで叩くことなく、垂直方向の力を加えてアームを外側に圧縮して肩のポケットに入れる油圧式または手動の設定ツールを使用して取り付けるように設計されています。
たわみ-制限されたデザイン:取り付け時の過剰な圧縮を防止する停止機能が組み込まれており、オペレータの技術に関係なく、安定したクランプ力を確保します。{0}{1}
確実なロック係合:取り付け中の音と触覚によるフィードバックにより、クリップアームがショルダーデテントに完全に装着されていることを確認できるため、現場での検証における曖昧さが解消されます。

メンテナンスと運用の観点

漸進的剛性曲線:-初期のたわみに必要な力が小さくなる非線形ばね特性を示し、レールの変位が最大限界に近づくにつれて剛性が徐々に増加します。
横方向拘束の最適化:V- 形状の形状は固有の横方向の安定性を提供し、肩の境界面を越えて追加のガイドコンポーネントを必要とせずにレールの横転傾向に抵抗します。
高周波デカップリング:ばねの質量と形状は、典型的な列車誘発振動周波数との共振を回避するように最適化されており、疲労を促進する可能性のある高調波の増幅を防ぎます。{0}}
