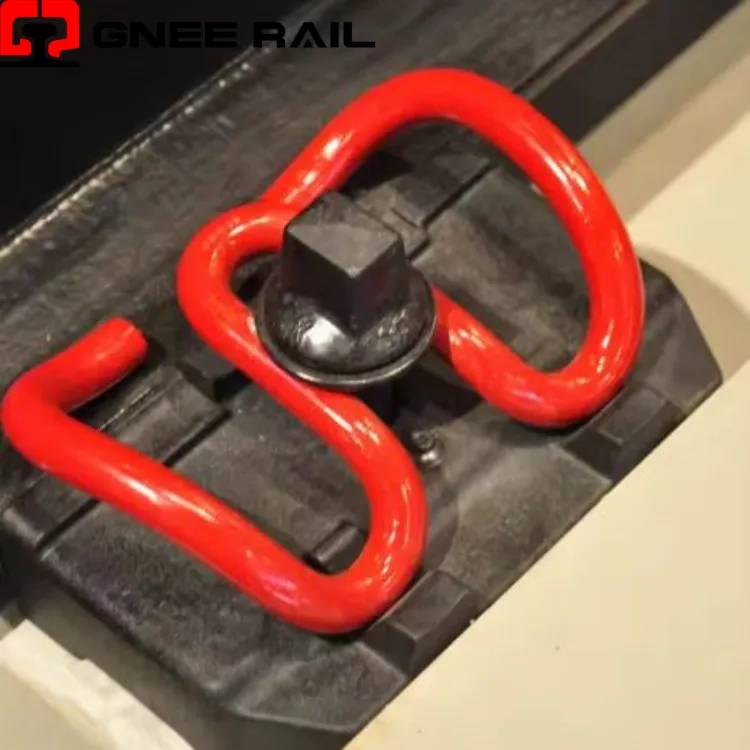

SKL クリップを追跡する

鉄道クリップは、レールをコンクリートまくらぎと一緒にその下のベースプレートに固定するために使用されます。レールを下にあるベースプレートまたはスリーパーに固定するには、さまざまなタイプの頑丈なクリップが使用されます。一般的なのは、ずんぐりしたペーパークリップのような形をした E クリップです。-もう 1 つは SKL テンションクランプで、これも世界中で最も広く使用されているタイプです。その他、KPO クランプやナブラクリップなどもさまざまな状況で使用されます。

説明

技術的なパラメーター

↵

レールSKL CLIP ファスニングシステム

鉄道 SKL クリップは、特許取得済みの肩インターフェースを介してレールをコンクリートまくらぎに固定するための、弾性のある 2 点拘束システムとして機能する鍛造ばね鋼製留め具です。{0}}その特徴的なオメガ-形状のクラウンと発散アームの構成により、設置中にセルフセンタリング効果が生み出され、レールフットへの対称的な荷重伝達が保証されます。-高速-重量物-用途向けに設計されたこのクリップは、制御されたモーメント設計を採用しており、曲げ軸が戦略的に配置され、弾性エネルギーの貯蔵を最大化し、数十年にわたる使用による永久歪みを最小限に抑えます。

技術仕様:

属性	技術的な詳細	パフォーマンス指標
成形方法	金型による熱間鍛造-寸法制御	応力等高線に沿った粒子の流れ
熱処理	オーステンパリング（ベイナイト変態）	衝撃靱性 50 J 以上 (シャルピー)
取り付け力	垂直設定ツールの要件	挿入力 15 kN ～ 25 kN
弾性範囲	最大許容たわみ	塑性変形なしで最大22 mm
耐用年数のベンチマーク	ヘビーホールアプリケーションデータ	>30年または800MGT

設置とメンテナンスの観点:

制御されたオーステンパリング:等温熱処理を施すことでベイナイト微細組織を生成し、従来のマルテンサイトばね鋼と比較して優れた靭性と耐亀裂伝播性を実現します。
表面整合性管理:-後処理には、疲労破壊を引き起こす可能性のある応力上昇要因を除去するために、制御された脱炭除去と重要な接触面の精密研削が含まれます。
グレインフローの最適化:熱間鍛造プロセスにより、素材の粒子構造がクリップの応力軌道に沿って調整され、クラウンからつま先までの自然な荷重経路に沿って耐久性が向上します。

メンテナンスと運用の観点

肩連動：ショルダーの-鋳物に精密に機械加工されたポケット-が、規定の締まりばめでクリップのヒールに係合し、高い曲率での横方向の移動を防ぐ剛性の反応点を作成します。
パッドインタラクションプロファイル:クリップのつま先の形状は、幅広の足のインシュレーターを通して圧力を加えるように設計されており、レールパッドの表面全体に力を均一に分散させ、局所的なパッドのはみ出しを防ぎます。{0}}
ゲージ保持能力:左右のクリップを独立して調整できるため、取り付け中に枕木の位置を変更することなく軌道ゲージを微調整できます。{0}
