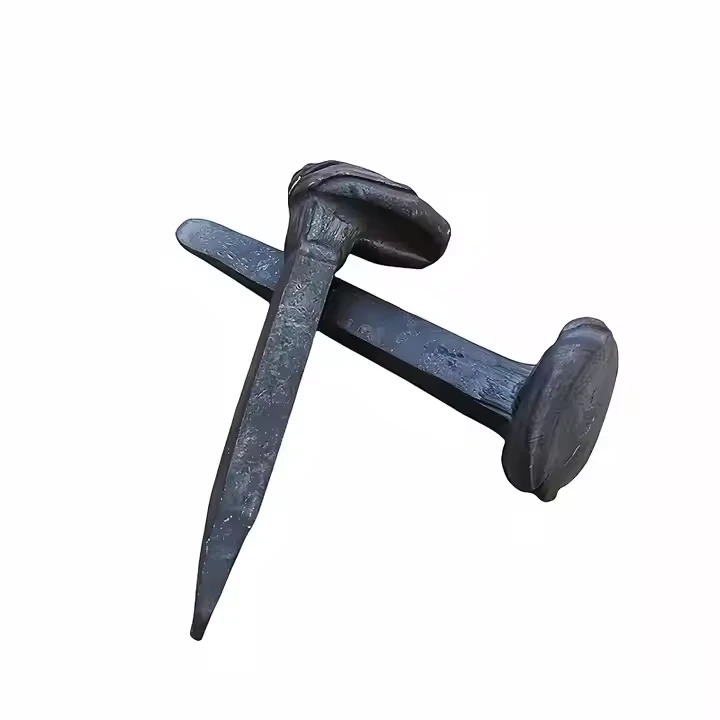

レール取付用ファスナードッグスパイク

犬用スパイクは、機能的にはカットスパイクと同等で、水平断面も正方形で同様の寸法ですが、尖った貫通端があり、レールのヘッドには両側に 2 つのラグがあり、犬の頭のような印象を与え、スパイクの取り外しを容易にします。

説明

技術的なパラメーター

↵レールドッグスパイク締結システム

鉄道ドッグスパイクは、レールを木製枕木に固定するために歴史的にも現代の用途でも使用されている基本的な機械的固定コンポーネントです。 L 型のオフセットヘッドと正方形または長方形の先細シャンクが特徴で、名前の由来はレールベースに引っ掛ける「犬の頭」の形状に由来しています。スパイクは直接的な機械的連動と摩擦によって機能し、レールのベースにあらかじめ開けられた穴を通って木製枕木に打ち込まれます。{4}}弾性ファスナーとは異なり、バネ作用はなく、保持力はシャンクと圧縮木材繊維の間の圧縮摩擦に完全に依存しています。

技術仕様:

特徴	機能と歴史の観点	生産と冶金の観点	メンテナンスと運用の観点
基本原則	静摩擦と機械的インターロック	大量生産、低精度の熱間鍛造-	-労働集約的な緩みの周期的な修正
主要な指標	-引き抜き抵抗とヘッドベアリングのフィット感	鍛造寸法適合性と材質グレード	聴覚の圧迫感（「リング」）と視覚的な睡眠状態
クリティカルインターフェイス	スパイクシャンクは-木材に-、レールの基部に-向かっています-	ヘッドオフセットとシャンクテーパーの金型設計	スパイクを囲む木質繊維マトリックスの完全性
故障モード	木材の圧縮と摩耗による緩み	鍛造欠陥（アンダーフィル、クラック）による脆性破壊	穴が徐々に拡大してグリップ力が失われる
ツール/テクニック	スパイクモール、ライニングバー、クローバー	ドロップハンマー、トリミングダイス、タンブリングバレル	スパイクハンマー、ゲージスティック、木材斧、特大スパイク

機能とエンジニアリングの観点

純粋な機械的インターロック原理: ドリブンファスナーとして機能し、その保持力はテーパー角シャンクと枕木の変形繊維との間に生じる締まりばめと摩擦に依存し、弾性回復や調整の能力はありません。

初期の鉄道インフラの基礎: 19 世紀から 20 世紀初頭の鉄道の世界的拡大を可能にし、数十年にわたる建設とメンテナンスの実践を定義した独自のレール締結技術を表します。

メンテナンスと運用の観点

最小限の成形後処理-: 鍛造とトリミングの後、スパイクには通常、基本的な仕上げ（スケールを除去するためのタンブリング）と簡単な防食処理（黒酸化または溶融亜鉛めっき）のみが施されます。ほとんどの標準グレードでは熱処理は行われません。{0}
機能を重視したフォーム主導の設計-: オフセットヘッドは特定の「フック」オーバーハングを提供するために鍛造されており、四角いテーパーシャンクは木材内の摩擦と回転に対する抵抗を最大化するように設計されています。鋭いチゼルポイントは始動と木質繊維の変位を助けます。
次元の健全性を重視した品質: 品質管理は、基本寸法 (ヘッドサイズ、シャンクの長さとテーパー、点対称) を検証し、鍛造品に駆動を損なう大きな亀裂や折れがないことを確認することに重点を置いています。
