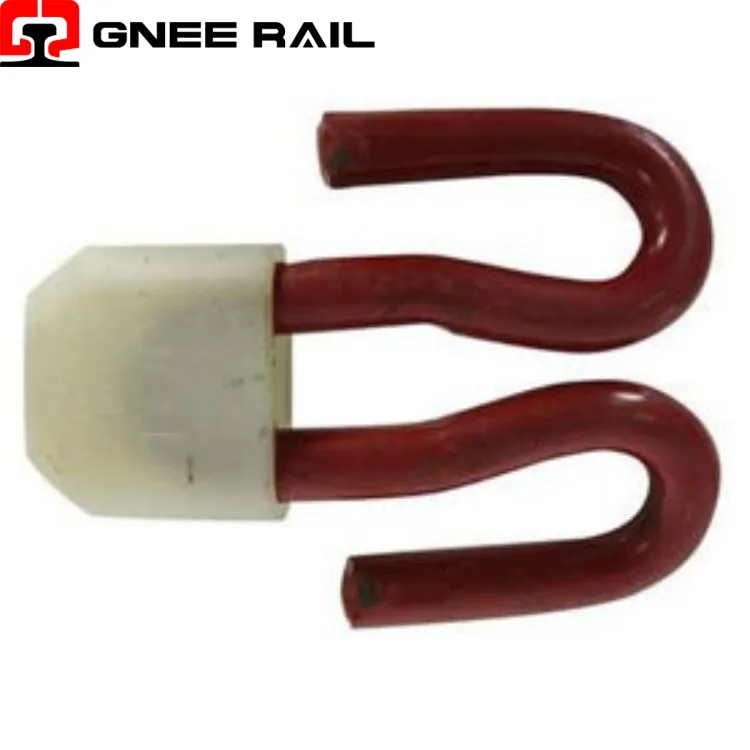

レールファストクリップ固定システム
Railway Fast Clip は、コンクリート枕木線路に迅速に設置できるように設計された効率的な弾性ファスナーです。合理化された形状により、特殊な油圧ツールを使用せずにハンマー駆動で配置できるため、建設時間を大幅に短縮できます。{1}高張力ばね鋼で作られたこのクリップは、幹線および交通機関の用途に信頼性の高いクランプ力を提供します。-事前組み立てオプションにより、工場で取り付けられたシステムを現場で迅速に導入できるようになります。{6}この費用対効果の高いソリューションは、パフォーマンスと設置速度のバランスが取れており、大規模なトラック プロジェクトに最適です。-
技術仕様:
| パラメータ | 価値 | 備考 |
|---|---|---|
| 材料 | 60Si2Mn | ばね鋼 |
| つま先の荷重 | 8 – 11 | kN |
| 偏向 | 9 – 12 | mm |
| インストール | ハンマーまたはレバーツール | 油圧装置なし |
| 疲労寿命 | 250万 | サイクル |
| コーティング | 溶融亜鉛メッキ- | 標準 |
| レールの種類 | 54E1, 60E1 | UIC プロファイル |
| 組み立て前- | 工場オプション | 利用可能 |
| 標準 | EN 13481 | 準拠 |
設置とメンテナンスの観点:
- ハンマー駆動による配置により、油圧式アプリケーター ツールが不要になります。{0}
- 事前に組み立てられたシステムにより、現場での労働力が 40% 以上削減されます。{0}{1}{0}
- クリップ取り付け後のトルク確認は不要です。
- 1 人の作業者が 1 時間あたり 400 個のクリップを取り付けることができます。
- 取り外しには同じハンマー方式を使用し、レールを迅速に交換します。
メンテナンスと運用の観点
- クランプ力はクリップあたり 8 ～ 11 キロニュートンの範囲です。
- 弾性たわみにより最大 26 トンの動的荷重を吸収します。-
- 一貫したつま先荷重により、直線トラックでのゲージの位置合わせが維持されます。
- ばね鋼構造は、車輪が繰り返し通過しても疲労に耐えます。
- 動作温度範囲はマイナス 40 度からプラス 60 度までカバーします。
