フィッシュプレート接続とは何ですか?

フィッシュプレート接続とは何ですか?

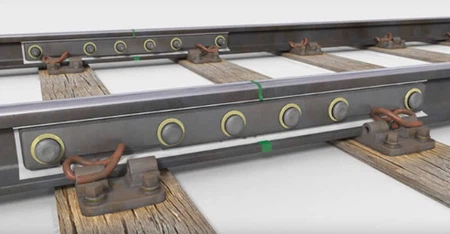

A 魚のプレート 接続（またはレール ジョイント）は、鉄道工学で 2 つのレールの端と端を接続するために使用される金属製のスプライス バー ジョイントです。--レールウェブの側面にボルトで固定されたこれらの鋼板は、線路の熱による膨張と収縮を許容しながら、列車の構造的な連続性、位置合わせ、安定性を維持します。

主な特徴と機能:

• 構造：通常、2 枚の鋼板がレール ジョイントの反対側（内側に 1 枚、外側に 1 枚）に配置され、高力ボルトで固定されます。{0}}

• 材料：通常、重荷重に耐えるために圧延鋼または鍛造鋼 (M54 グレード鋼など) で作られています。

• 目的：主な役割は、レールを垂直方向と水平方向に整列させ、スムーズで確実な接続を確保することです。

• 種類：さまざまな線路要件を満たすために、標準、絶縁 (信号用)、およびジョグル タイプが存在します。

利点：

• 安定性：ホイール荷重をジョイント全体に均等に分散し、摩耗を最小限に抑えます。

• 安全性：脱線につながるズレを防ぎます。

• 熱の動き:温度変化によるわずかな膨張/収縮を許容します。

レールジョイント（フィッシュプレート）仕様

レールジョイントの特徴は何ですか？

レール ジョイント (フィッシュプレート) は、レールの端を接続するために使用される構造コンポーネントで、線路の連続性、安定性、安全性を確保します。主な特徴としては、垂直/水平の位置合わせの維持、温度変化に対する膨張ギャップの提供、レールと同様の強度/剛性の提供、簡単でコスト効率の高い設置/メンテナンスが可能であることが挙げられます。-

主な特性とコンポーネント

• 構造：4 ～ 6 本の高強度ボルトでボルト締めされた 2 つのジョイント バー (フィッシュプレート) で構成され、通常はレールのウェブ内に配置されます。-

• 拡張と収縮:レールの端の間に小さな隙間を設けることで熱膨張を管理し、反りや損傷を防ぐように設計されています。

• 強度と剛性:理想的なジョイントは、接続点でのディップ、座屈、または「ホイール ジャンピング」を防ぐために、親レールの剛性と一致する必要があります。

• メンテナンス機能:修理のためにレールセクションを素早く取り外せるように設計されています。

• 種類：一般的なタイプには、サポート ジョイント、吊り下げジョイント、ブリッジ ジョイント、絶縁ジョイント、妥協ジョイント (異なるレール セクションを接続するため) などがあります。

2008年に設立され、グニーレールは、高品質の鉄道部品を専門とする世界有数の鉄道部品メーカーおよびサプライヤーです。{0}レールフィッシュプレート強力な生産能力とグローバルなサービス能力を備えた（ジョイントバー/スプライスバー）。

当社のレール フィッシュ プレート ポートフォリオは包括的で、UIC、AREMA、BS、DIN、GB などの国際規格に準拠しており、ライト レール (8kg-30kg)、ヘビー レール (38kg-75kg)、クレーン レール (QU70-QU120) システムをカバーしています。当社は、絶縁ジョイントバー、バルジフィッシュプレート、妥協レールジョイントなどのさまざまなタイプを正確な仕様（4-}}穴/6穴、24インチ/36インチ）で提供し、優れた機械的性能を保証します。ISO 9001:2015認証、社内検査センター、SGSおよびBVによる第三者監査に裏付けられた厳格な品質管理を維持しています。当社のワンストップサービスには、クライアントのプロジェクトのニーズに合わせたカスタマイズ、生産、パッケージング、販売後のサポートが含まれます。
